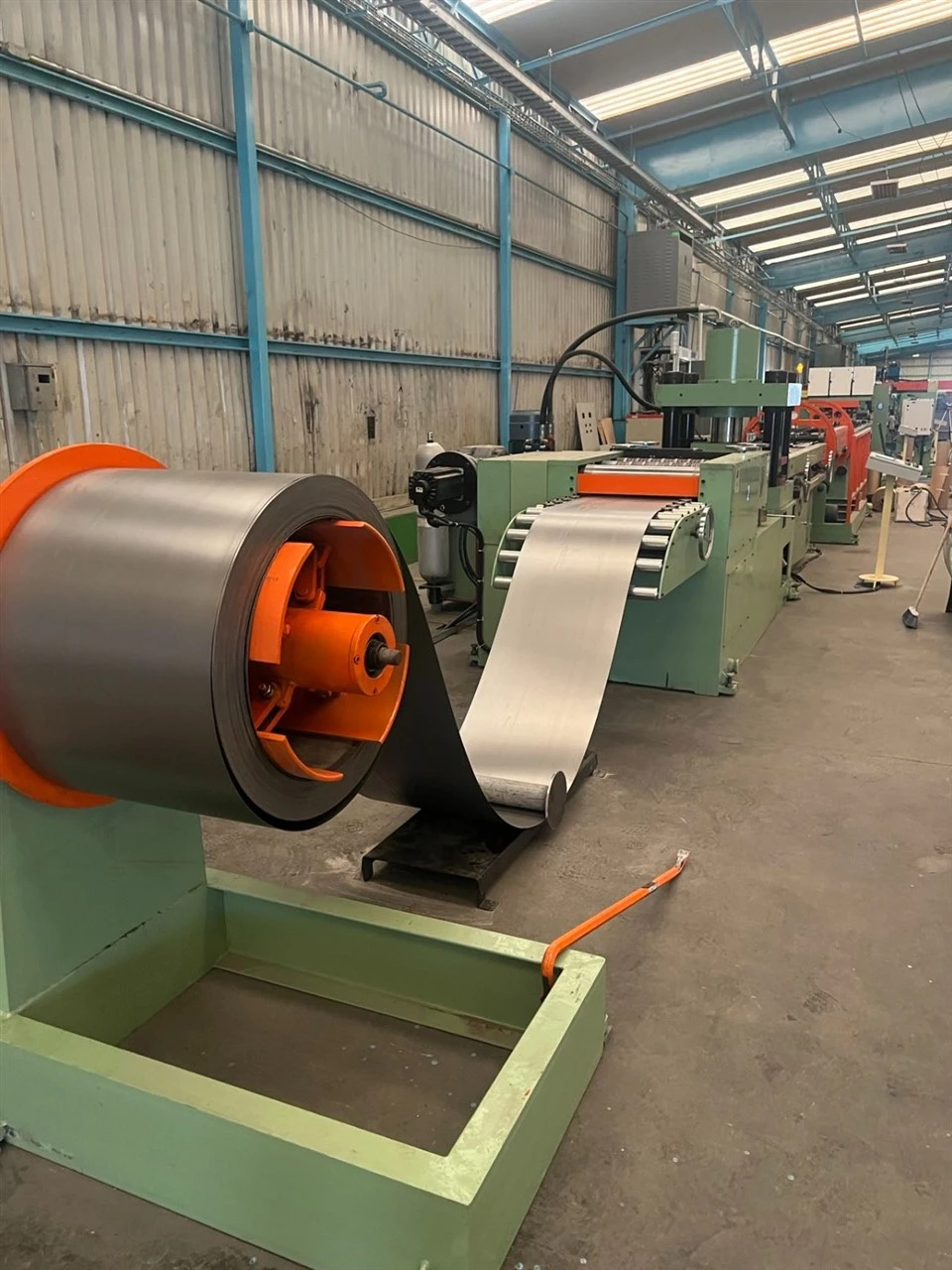

トランスラジエーターローリングマシンは、トランスプレート型ラジエーターの処理に使用される機器.以下では、作業原則、構造構成、特性、アプリケーションなどの側面から紹介します。

働く原則

ローリング形成原理

上部と下部形成圧力ローラーの間の凹状のコンベックス協調を通して、FRB鋼板のワークピースが巻き込まれ、鋼板が圧力下で塑性変形を起こし、オイルチャネル溝.などの必要な形状を形成するようになります。

摂食原則

摂食メカニズムは通常、上部と下の圧力ローラーで構成されており、スチールプレートにクランプ力を形成します{.モーターは上下の圧力ローラーを駆動して回転させ、スチールプレートを後端にローリング形成圧力ローラーセットに伝達します.}

長さの測定原理

回転式長さの信号ジェネレーターが使用されます。その測定端は、ローリング形成圧力ローラーセットの前のワークピースの表面に押し付けられます.ワークの測定端は、それに応じて.}の内部センサーが回転角に回転するような情報を測定します。ワークピースの長さ.

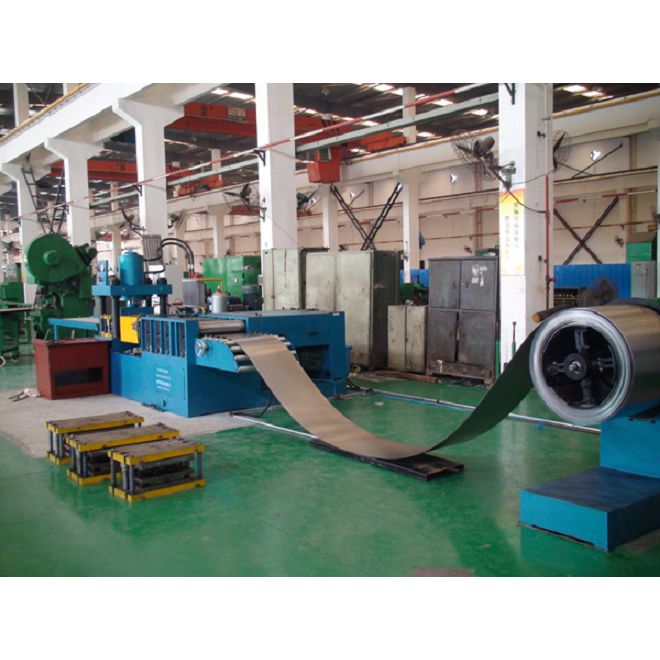

構造構成

ローリング形成圧力ローラーセット

上部と下部の形成圧力ローラーの複数のセットで構成され、凹面コンベックスプロファイルを介して互いに調整する{.異なるローリング形成圧力ローラーセットは、処理されているラジエーターの仕様に従って選択されます.効率.

給餌メカニズム

上圧ローラー、低圧ローラー、遷移セクション.が含まれます遷移セクションには、スチールプレートを供給メカニズムに滑らかに誘導するための未発動ローラーが装備されています。

プレスのスタンピング

ローリングフォーミング圧力ローラーセットの出力端に位置するスタンピングプレスは、{.を通過する際にオイルチャンネルの溝でワークピースにスタンピングとせん断を行い、ワークピースを切断し、頭と尾の溝を押して、単一の完全なラジエータープレート.}}}}}を形成します。

ポジショニングローラー

スタンピングプレスのフロントエンドに設置されているため、プレスに入る前にワークピースが安定したままであることを確認し、スタンピングとせん断の精度を保証します.

回転長の信号ジェネレーター

ブラケットに取り付けられ、その測定端は、ローリング形成圧力ローラーセットの前のワークピースの表面に押し付けられ、ラジエーターワークピースの長さを正確に測定するために使用されます{.

モーターとギアボックスを駆動します

ドライブモーターが機械ベースに設置されています{.給餌機構の上部圧ローラーと上部形成圧力ローラーの一方の端がギアボックスに接続されています.ドライブモーターは上圧ローラーを駆動し、上部形成圧力ローラーを駆動し、ギアボックスを介して回転します{2}.

ガイドメカニズム

ガイドメカニズムは、ベースプレートの下部ベースプレートと圧力ホイールで構成される、搬送チャネルに沿って機械ベースの両側に配置されます{.ワークピースの両側の上面と下面の上部と下面が、ワークピースと圧力ホイールの間に配置され、{1}} {1} {1} {1}.. {1} {1} {1} {1} {1} {1} {1}の逸脱を防ぐことができます。
